MONTANTE – 96″ | 2440 MM

BRACCIO GRU

con basi

Sistema di bracci e montanti
con il braccio più estendibile

Il braccio gru da 2440 mm è l’ultima versione dei sistemi Xtirpa. La sua caratteristica distintiva è che il braccio è lungo 2438 mm e si adatta a qualsiasi tipo di spazio ristretto che richieda un accesso verticale.

Il sistema di bracci gru da 2440 mm, come i suoi predecessori, garantisce una protezione totale, anche durante una caduta ad alta quota o un’operazione di recupero.

NOI DI XTIRPA CONOSCIAMO LE TUE ESIGENZE

Il sistema braccio gru 2440 mm è disponibile solo in un’unica versione con base fissa. Sebbene esista un’unica versione, il sistema è perfettamente adattabile in qualsiasi situazione, garantendo la totale sicurezza di chi opera in ambienti confinati.

Scegli la soluzione: Braccio gru 2440 mm con base.

Prova a controllare le caratteristiche tecniche di questo dispositivo per capire se è adatto al tuo ambiente. Altrimenti, contatta subito un nostro consulente tecnico che ti illustrerà le diverse soluzioni dei prodotti Xtirpa.

VUOI MAGGIORI INFORMAZIONI?

Compila subito il modulo qui sotto!

96" - 2440 mm | BRACCIO GRU

Richiedi una Demo online gratuita!

Richiedi una demo gratuita on-line e scopri tutte le caratteristiche di questo eccellente sistema di braccio per spazi confinati!

Cosa aspetti? Contatta subito il nostro team di vendita!

RICHIEDI UNA DEMO

Parti tecniche del sistema

Il dispositivo braccio gru 2440 mm è stato creato con materiali leggeri, resistenti e di elevata qualità.

Tutti i prodotti Xtirpa sono infatti certificati a livello internazionale, rispettano le normative europee in materia di sicurezza in cantiere e altri luoghi di lavoro e garantiscono ai loro utilizzatori elevati standard di usabilità, modularità e leggerezza.

96" (2440 mm) Braccio gru con base

Il set completo è composto da:

  • Braccio del trabattello (IN-2197);
  • Piastra per la staffa della linea di vita autoretrattile;
  • Piastra per la staffa dell’argano;
  • Montante (IN-2199);
  • Base centrale a pavimento (IN- 2544).

Di seguito sono riportati i dettagli tecnici dei pezzi principali.

Se desideri maggiori informazioni su questo specifico modello, non esitare a contattarci. I nostri tecnici sono a tua disposizione!

in-2197-2440-mm-mast-davit-arm-xtirpa-confined_space-fall-protection

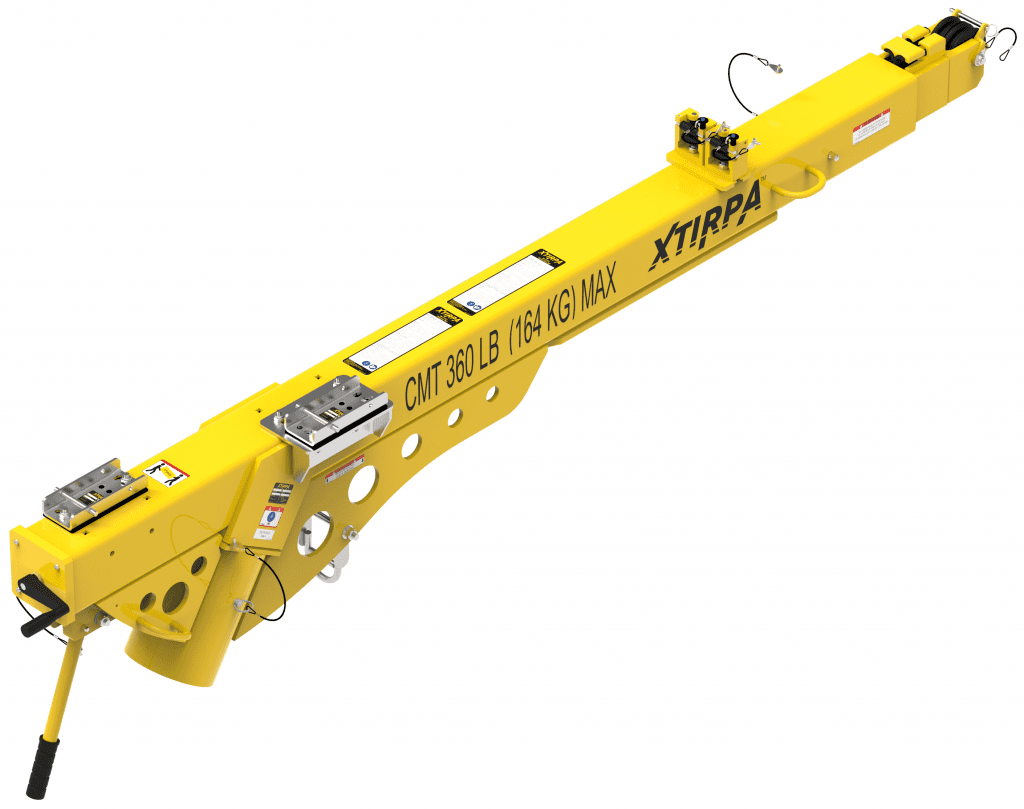

in-2197

Braccio gru

Dotato di una staffa per linea di vita autoretrattile e argano per facilitare l’accesso a spazi ristretti. Compatibile con i tralicci IN-2305, IN-2414 o IN-2470. Può essere esteso da 60″ a 96″ (da 1524 mm a 2439 mm) utilizzando una manovella. Dotato di un punto di ancoraggio da 22kN.

Materiale: Alluminio disponibile anche in versione marina (IN-2197M)

Dimensioni: L 98″-138″ (2499-3498 mm) x L 10,22″ (260 mm) x H 25,68″ (652 mm)

Peso: 136,7 lb (62 kg)

in-2199-2440-mm-mast-davit-arm-xtirpa-confined_space-fall-protection

IN-2199

MONTANTE

Compatibile con il braccio gru IN-2197 da 96″ (2438 mm) e la base corrispondente.

IN-2470: lunghezza 24″ (610 mm); peso 19 lb (9 kg)

IN-2199: lunghezza 42″ (1067 mm); peso 32,9 lb (15 kg)

IN-2414: lunghezza 1372 mm (54″); peso 20 kg (43 lb)

Materiale: Alluminio

in-2420-2440-mm-mast-davit-arm-xtirpa-confined_space-fall-protection

IN-2420

Base per il montaggio a parete per calcestruzzo o acciaio

Compatibile con i montanti IN-2199, IN-2414 o IN-2470 e con il braccio davit da 96″ (2438 mm) IN-2197. Bulloni di ancoraggio non inclusi.

* Angolo di lavoro consentito.

Materiale: Acciaio inox AISI 304

Dimensioni: L 14″ (356 mm) x A 8″ (203 mm) x A 22″ (559 mm)

Peso: 26 kg (58 lb)

in-2200-2440-mm-mast-davit-arm-xtirpa-confined_space-fall-protection

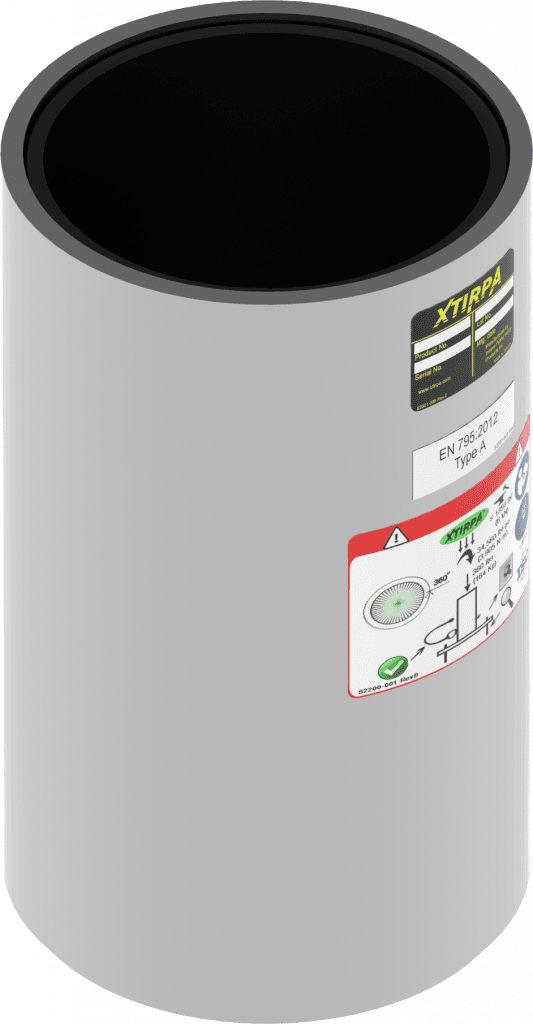

IN-2200

Base di montaggio per calcestruzzo

Compatibile con i montanti IN-2199, IN-2414 o IN-2470 e con il braccio di sollevamento IN-2197 da 96″ (2438 mm).

* Angolo di lavoro consentito.

Materiale: Acciaio inox AISI 304

Dimensioni: Ø 6,6″ (168 mm) x A 11,1″ (283 mm)

Peso: 9 kg (20 lb)

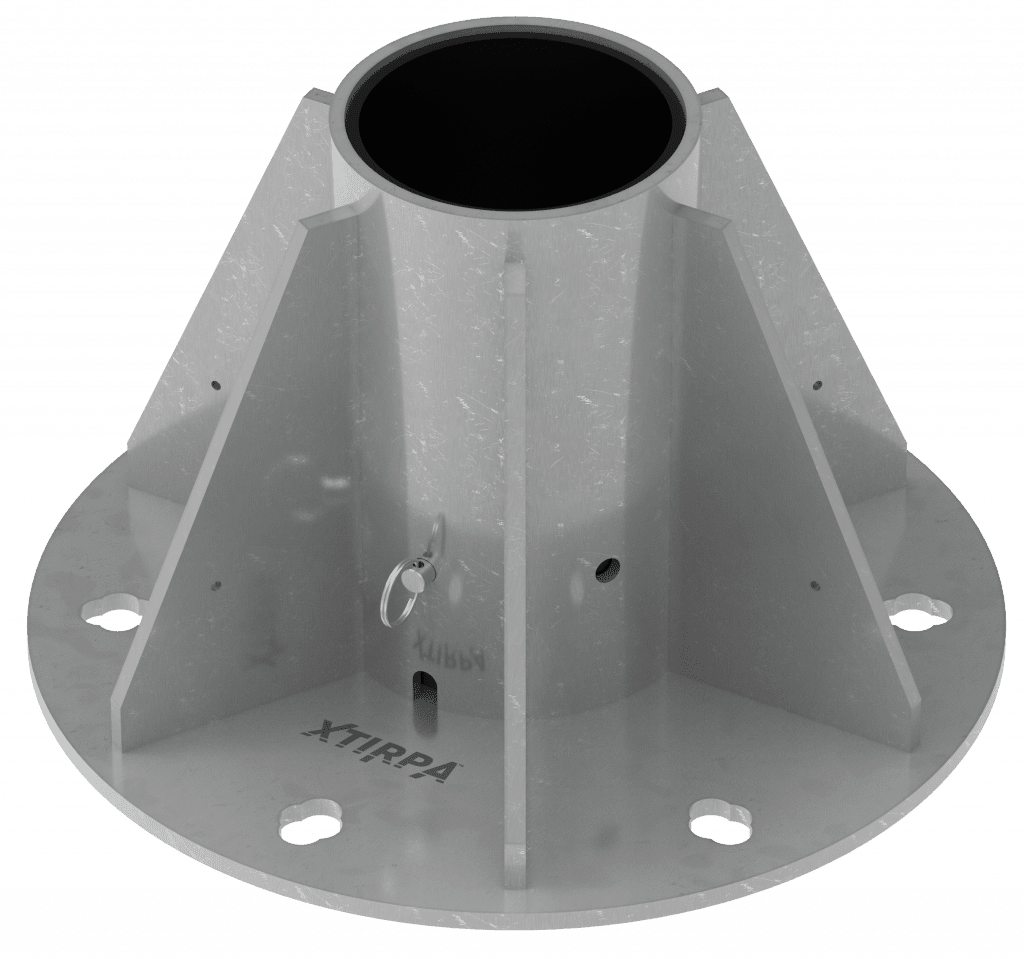

IN-2544

Base centrale a pavimento con angolo di lavoro multiplo

Questo adattatore centrale da pavimento in acciaio inox consente all’utente di disporre di una moltitudine di angoli di lavoro. Compatibile con le colonne IN-2199, IN-2414 o IN-2570. Bulloni di ancoraggio non inclusi.

* Angolo di lavoro consentito.

Materiale: Acciaio inox AISI 304

Dimensioni: Ø 18″ (457 mm) x H 11,3″ (286 mm)

Peso: 29 kg (64 lb)

a2201-04-2440-mm-mast-davit-arm-xtirpa-confined_space-fall-protection

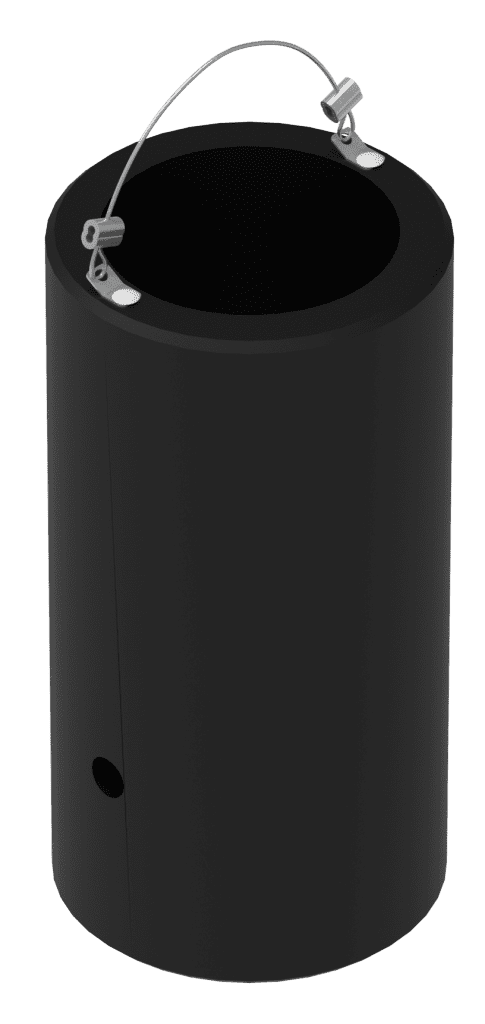

A2201-04

Riduttore cilindro da 5,5" a 4" (da 140 mm a 102 mm) con cavo

Consente l’utilizzo dei montanti da 4″ IN-2313, IN-2426 o IN-2240 su basi da 5″ destinate ai montanti IN-2199, IN-2414 e IN-2470.

Disponibile anche la versione A2201-03, con riduttore cilindrico da 5,5″ a 3″ (140-76 mm) con cavo. Consente l’utilizzo del montante IN-2003 da 3″ su basi da 5″ destinate ai montanti IN-2199, IN-2414 e IN-2470.

Materiale: Acetale delrin

Dimensioni: Ø 5,5″ (140 mm) x H 10,7″ (273 mm)

Peso: 3,2 kg (7 lb)
